Окраска трубопроводов промышленных предприятий

Трубопроводы

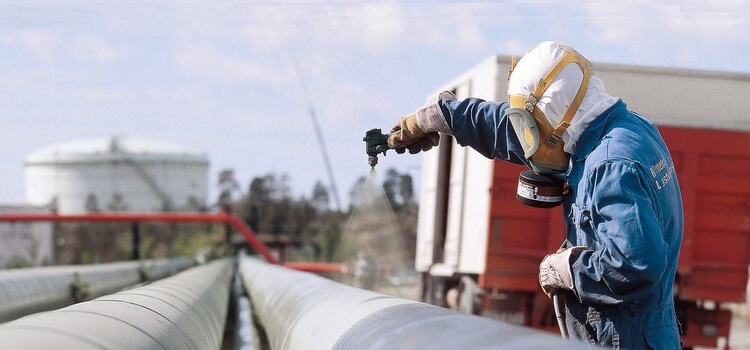

Окраска трубопроводов промышленных предприятий производится в соответствии с ГОСТ 14202 69. Ее основная задача: в случае аварии, оповестить работников МЧС, пожарных и другие службы о том, с какими веществами придется контактировать, насколько они опасны и как эффективней ликвидировать аварию.
Инженерные, промышленные, городские инженерные сети транспортируют вещества, которые могут быть нести опасность для людей и окружающей среды. Поэтому в целях безопасности трубопроводы в обязательном порядке окрашиваются в разные цвета, которые соответствуют типу рабочей среды, находящейся в трубопроводе.

ПРАВИЛА И СПОСОБЫ ОКРАСКИ ТРУБОПРОВОДОВ ПРОМЫШЛЕННЫХ ПРЕДПРИЯТИЙ

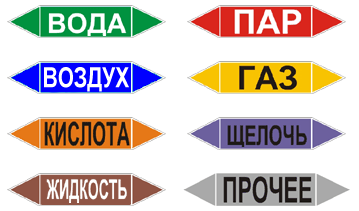

ГОСТ14202-69 регламентирует следующие правила цветовой маркировки инженерных сетей, в зависимости от вида транспортируемой рабочей среды:
  • для воздуха: синий;
  • для воды: зеленый;
  • для пара: красный;
  • для газовых труб (горючих и негорючих газов): желтый;
  • для щелочей; фиолетовый;
  • для кислот: оранжевый;
  • для горючих и негорючих жидкостей: коричневый;
  • для прочих веществ: серый .
В отдельных случаях допустимо покрасить трубу не полностью, а только на отдельных участках. Такой способ окрашивания применяют при таких обстоятельствах:
  • если ТРУБЫ будут обшиваться теплоизоляцией;
  • на трубопроводах из цветного металла;
  • в цехах с большой протяженностью коммуникаций и их большим количеством;
На наружные объекты и на трубы расположенные в цехах (при условии их небольшой протяженности) краску наносят сплошным слоем.

РАСЧЕТ КОЛИЧЕСТВА КРАСКИ ДЛЯ ПОКРАСКИ ТРУБ

Универсальных норм расхода краски для маркировки трубопроводов не существует. Каждый красящий материал имеет разную плотность, вязкость, состав и пр. Ориентировочный расход на 1 м² можно рассчитать исходя из данных, которые указывают производители красок.
Расчет сводится к определению площади поверхности трубы. Для этого можно использовать следующую формулу: S= π×D×L. Значение расчетных параметров следующее:
  • π – математическая константа;
  • D – диаметр трубы;
  • L – длина трубы.
В выборе краски и способа ее нанесения также необходимо учитывать климатические особенности региона, освещенность и прозрачность воздушной среды, видимость объекта и пр.
