Трубопроводные опоры – обязательный конструктивный элемент всей инженерной системы. Они выполняют роль крепежа трубных линий, облегчают монтаж и обеспечивают долгую и исправную работу всей системы.

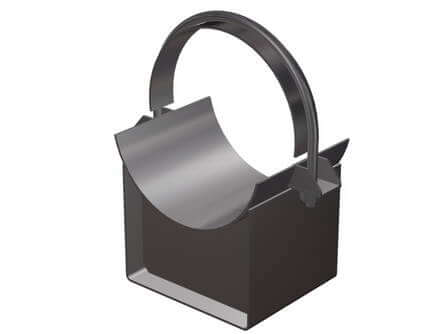

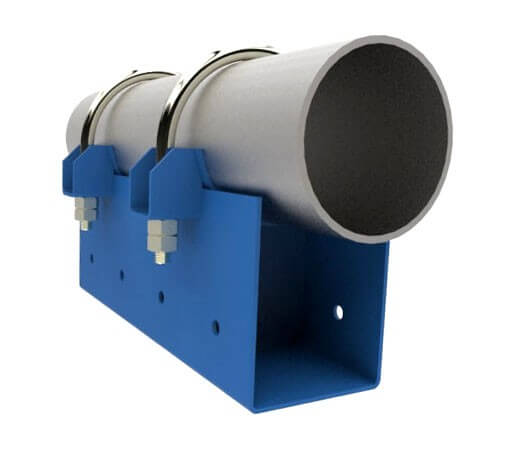

ОПОРА ПОДВИЖНАЯ
Опоры подвижного типа выполняют функцию восприятия и распределения вертикальных нагрузок. Они используются там, где есть вероятность смещения или деформации трубопровода из-за перепадов температуры. Такие опоры бывают двух типов: подвижными и подвижными хомутовыми.
Производство опор трубопроводов данного типа осуществляется в соответствии с ГОСТ 14911-82. В зависимости от назначения их производят из арматуры разных видов: швеллеров, уголков, труб, хомутов и т.д. Исполнение подвижной опоры подбирается исходя из дальнейших условий эксплуатации трубопроводной магистрали.

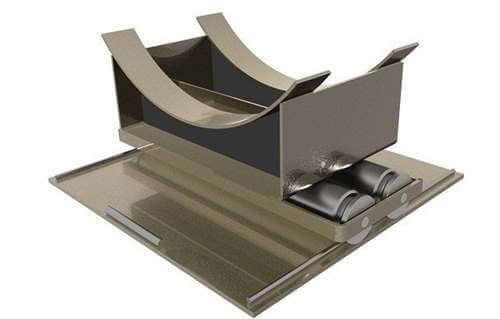

ОПОРА КАТКОВАЯ
Катковые опорные конструкции – разновидность подвижных опор. Конструкционно они представляют собой скользящую опору, соединенную с катковым блоком, который выпускают в двух- или однорядном исполнении.
Основная функция опор этого типа — предотвращение деформации трубопровода, вызванной смещением грунта, температурными колебаниями и другими внешними факторами. Катковые опоры придают трубопроводу некоторую степень подвижности, давая им возможность отклоняться в сторону и по оси на 50 мм. Это позволяет трубопроводу справляться даже с самыми большими нагрузками без негативных последствий.

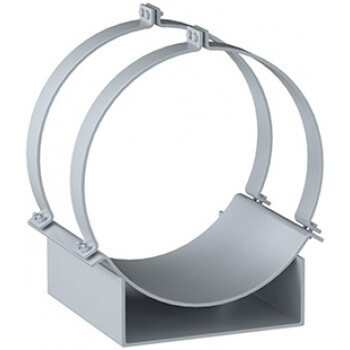

ОПОРА СКОЛЬЗЯЩАЯ
Опоры скользящего типа – разновидность опорных конструкций, которая в силу простоты и невысокой стоимости пользуется наибольшим спросом. Иногда их устанавливают, комбинируя с неподвижными конструкциями, что повышает надежность всей системы.
При использовании скользящих опор, трубопровод опирается на металлоконструкцию, скользящую в продольном направлении, в случае возникновения серьезных нагрузок. Для облегчения скольжения между элементами опоры размещается графитовая смазка.

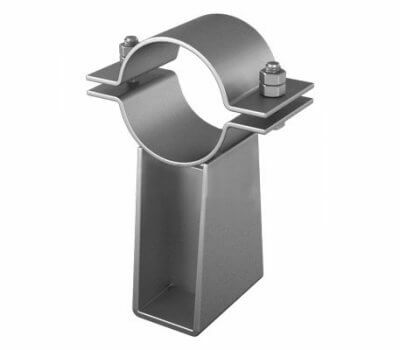

ОПОРА НЕПОДВИЖНАЯ ХОМУТОВАЯ
Неподвижные опоры хомутового типа позволяют надежно зафиксировать трубопровод в необходимом положении и исключить его смещение под воздействием нагрузок, как горизонтальных, так и вертикальных и продольных.
Конструкционно такие опоры представляют собой усиленный упор и гнутый хомут, приваренный к несущей конструкции. Сами упоры привариваются к трубам уже непосредственно при монтаже. Такие изделия используют при прокладке технологических трубопроводов.

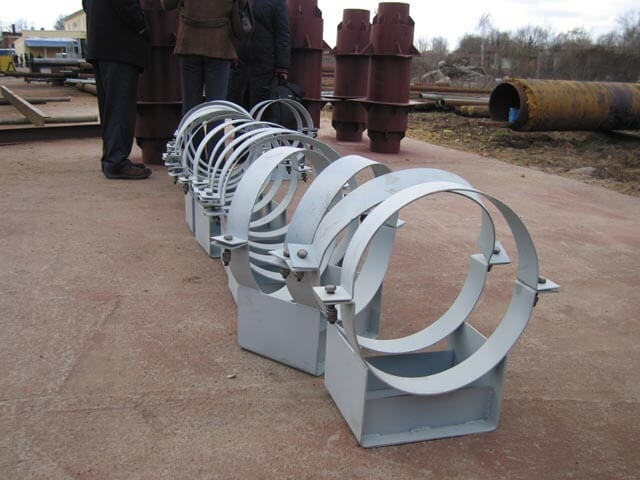

ГК «ОЛАНД» производит стандартное и НЕСТАНДАРТНОЕ ОБОРУДОВАНИЕ для промышленных предприятий. Одна из специализаций нашей компании – производство опор трубопроводов различных видов: скользящие, неподвижные, подвесные, а также изделия по индивидуальному заказу.
